La règle

La règle peut être positionnée par « Glisser/ Déposer »

soit en plaçant le pointeur dans la "Zone de saisie" (la partie du dos de la règle sans bouton) ou sur la poignée, le déplacement est libre,

soit en utilisant les boutons de "translation", le déplacement s'effectue alors dans la direction indiquée par le bouton saisi.

Rotations :

En saisissant la règle par l'un des boutons de rotation encadrant la poignée on peut la faire tourner autour du centre de cette poignée.

En saisissant la règle par les autres boutons de rotation on fait tourner la règle autour du zéro de la graduation.

Les boutons "translation" ou "rotation" peuvent être utilisés de plusieurs façons :

• soit librement avec la technique du "glisser-déposer"
• soit de façon discrète en cliquant sur les boutons. Le pas de déplacement est paramétrable dans les options.
• soit par "répétition" en maintenant appuyé sur le bouton. Le pas de déplacement et la vitesse de répétition sont paramétrables dans les options.

Positionner la règle horizontalement, verticalement et à 45°s :

• L’appui simultané sur [Ctrl] +"clic sur un bouton rotation" positionne la règle horizontalement, chaque nouveau clic fait tourner la règle de 90° dans le sens anti-horaire.
• L’appui simultané sur [Shift] +"clic sur un bouton rotation" positionne la règle horizontalement, chaque nouveau clic fait tourner la règle de 45° dans le sens anti-horaire.

Orientation de la graduation : (Version 3.0)

 Ce bouton permet de changer le sens de la graduation de la règle :

Options de la règle :

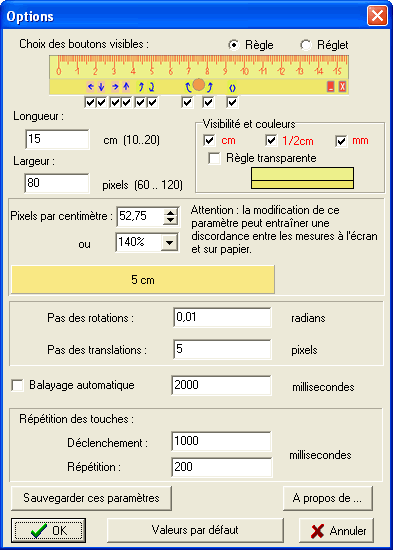

La fenêtre de dialogue des options s'obtient en cliquant sur la poignée en maintenant le bouton [Ctrl] du clavier enfoncé .

ces options permettent :

• de sélectionner les boutons visibles

• de choisir la règle (avec le zéro décalé) ou le réglet (le zéro sur le bord du réglet)

• de fixer la longueur de la règle en cm

• de fixer la largeur en pixels

• de fixer la visibilité des unités (case à cocher) et leur couleur (en cliquant sur le nom)

• de choisir de rendre transparente ou non la règle

• de fixer la couleur de fond de la règle (en cliquant sur l'image de la règle)

• de fixer un zoom (attention pour des valeurs différentes de 100% il n'y aura plus de correspondance entre une mesure à l'écran et une mesure sur papier après impression)

• de fixer le pas des rotations utilisé par les boutons dans le cas des répétitons

• de fixer le pas des translations

• de fixer les paramètres du balayage automatique

• de fixer la temporisation avant le déclenchement du mode répétition

• de fixer temporisation de la répétition

• ces paramètres peuvent être enregistrés pour être utilisés à chaque ouverture de la règle.
