Le crayon

Choix des couleurs : noir, bleu, rouge, vert, jaune, magenta.

Orientation : permet de faire tourner le crayon autour de la pointe pour le disposer par exemple perpendiculairement à la règle.

Les flèches de déplacements permettent de déplacer le crayon selon les directions indiquées par les flèches soit en utilisant le glisser-déposer classique, soit en maintenant le bouton enfoncé selon un pas fixe (défini dans les options du crayon).

La "Zone de saisie" (partie colorée libre de boutons) permet de déplacer le crayon sur l'écran sans tracer sur la feuille.

En utilisant le bouton "Traçage" on peut déplacer le crayon en traçant sur la feuille.

Pour tracer un trait sur l’un des instruments de mesure, la règle ou l’équerre :

• approcher le crayon de la partie graduée en le saisissant par la "Zone de saisie". Le crayon s’aimante, la graduation en face de la mine du crayon se trace en noir,

• si besoin utiliser la commande Orientation du crayon pour le positionner convenablement,

• tirer le crayon le long de l’instrument en le saisissant par le bouton de "traçage".

Attention : Lorsque l'équerre est posée sur la règle : le crayon s'aimantant en priorité à la règle alors est-il préférable de tracer sur l'équerre depuis l'opposé de la règle.

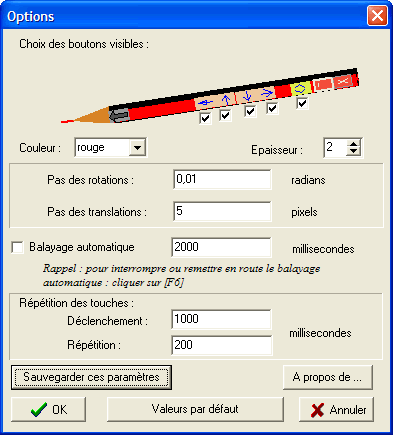

Les options du crayon s'obtiennent en cliquant sur la "Zone de saisie" du bouton en maintenant le bouton [Ctrl] du clavier enfoncé.

Ces options permettent

• de sélectionner les boutons visibles,

• de fixer la couleur et l'épaisseur du tracé

• le pas de rotation utilisé par le bouton Orientation,

• le pas des translations utilisé par les boutons "Déplacements",

• paramétrage du balayage automatique

• paramétrages de la répétitions des touches utilisés lorsqu'on maintient appuyé sur un bouton

• ces paramètres peuvent être enregistrés pour être utilisés à chaque ouverture du crayon.

Trousse "GéoTracé" INS HEA (Jack Sagot-Max Durand)
